绝不会因为通道不够而推迟检验和调试流程！

• 4 系列 MSO 提供了 4 通道和 6 通道型号及 13.3 英寸高清 (1,920 x 1,080) 显示器，可以更好地查看复杂的系统。许多应用如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和 DC 到 DC 功率转换器，都要求观察 4 个以上的模拟信号，检验和表征器件性能，调试极具挑战性的系统问题。

•

• 大多数工程师都记得，他们曾调试过特别难的问题，希望更好地查看系统和状态，但使用的示波器只能提供两条或四条模拟通道。使用第二台示波器非常麻烦，需要对准触发点，很难确定两台显示器之间的定时关系，文档管理也是问题。

  您可能认为6 通道示波器的价格会比 4 通道示波器高出 50%，但您会惊喜地发现，我们的 6 通道示波器只比 4 通道型号贵 ~20% 。新增的模拟通道可以迅速获得回报，因为您可以按期完成当前项目和未来项目。

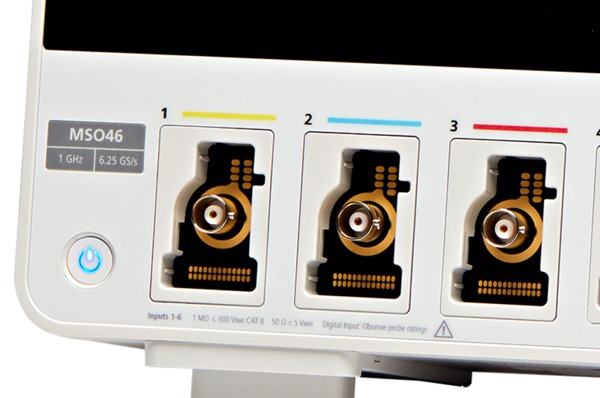

• 开关式电源上的电压测量，显示了其中一条电源轨道上的纹波电压。FlexChannel^® 技术支持更高的灵活性，可拓展系统查看能力

  4 系列 MSO 重新界定了混合信号示波器 (MSO) 的标准。FlexChannel 技术可以把每个通道输入作为一条模拟通道、8 个数字逻辑输入（使用 TLP058 逻辑探头）或同时作为模拟视频和频谱视图⁴ 每个域使用独立采集控制。异常灵活，配置起来异常方便。

  在 6 FlexChannel 型号中，可以把仪器配置成查看 6 个模拟信号和 0 个数字信号。或 5 个模拟信号和 8 个数字信号。或 4 个模拟信号和 16 个数字信号，3 个模拟信号和 24 个数字信号，依此类推。 您只需增加或拔下 TLP058 逻辑探头，就可以随时改变配置，直到获得适当数量的数字通道。


•


• 前所未有的信号查看功能

  4 系列 MSO 提供超大 13.3 英寸 (338 mm)显示器，领先同类产品。这些显示器还具有极高的分辨率，支持全高清分辨率 (1920 x 1080)，可以一次查看多个信号，为关键读数和分析提供充足的空间。

  查看区域经过优化，确保为波形提供最大的垂直空间。右面的结果条可以隐藏，波形视图可以占据显示器的全部宽度。





•

• 堆叠显示模式可以方便地查看所有波形，同时在每个输入上保持最大 ADC 分辨率，实现最准确的测量。


输入通道

• 4 或 6 个 FlexChannel^® 输入
• 每个 FlexChannel 提供：
  • 一个模拟信号，可以显示为波形视图、频谱视图¹，或同时显示为两者
  • 使用 TLP058 逻辑探头时 8 个数字逻辑输入

带宽（所有模拟通道）

• 200 MHz、350 MHz、500 MHz、1 GHz、1.5 GHz（可升级）

采样率（所有模拟/数字通道）

• 实时：6.25 GS/s

记录长度（所有模拟/数字通道）

• 标配 31.25 M 点（选配升级 62.5 M 点）

波形捕获速率

• >500,000 个波形/秒

垂直分辨率

• 12 位 ADC
• 高分辨率模式下高达 16 位

标准触发类型

• 边沿，脉冲宽度，欠幅，超时，窗函数，逻辑，建立时间和保持时间，上升/下降时间，并行总线，序列，可视触发，视频（可选），射频对时间（可选）
• 辅助触发 ≤300 V_RMS（仅边沿触发）

泰克MSO4系列示波器选型：

• ➤ 赛仪欧MSO4-Datasheet.pdf
